產品系列 : 非接觸相序表
用于相序檢測（正相、逆相、缺相）、活線檢查、簡易檢電、火線識別、缺相判斷、斷線位置查找、線路檢修
可鉗導線外徑：Φ1.6mm～Φ16mm
線路電壓：70～1000V
相序狀態：動態聲光指示
產品簡介

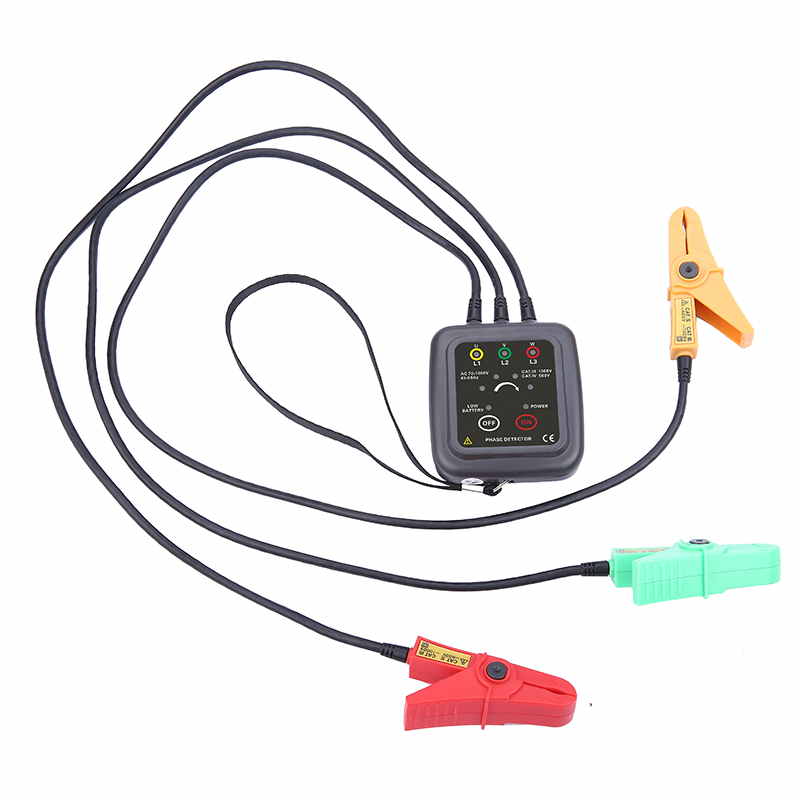

ETCR1000C非接觸型檢相器又稱非接觸相序表、相序檢測儀、電機三相檢測儀、相序測試儀、馬達轉向測試儀，用于相序檢測（正相、逆相、缺相）、活線檢查、簡易檢電、火線識別、缺相判斷、斷線位置查找、線路檢修。
傳統的相序檢測是必須將三相電線的接線柱剝開，將相序表的三個裸露夾子或測試針連接到裸露的3條火線上，而ETCR1000C采用鉗形非接觸感應式測量，不用剝開電線，無需接觸高壓裸露火線，直接將三個超感應高絕緣鉗夾分別夾住三相火線的絕緣外皮即可檢測相序，同時聲光指示三相電源相序的正相或逆相狀態。

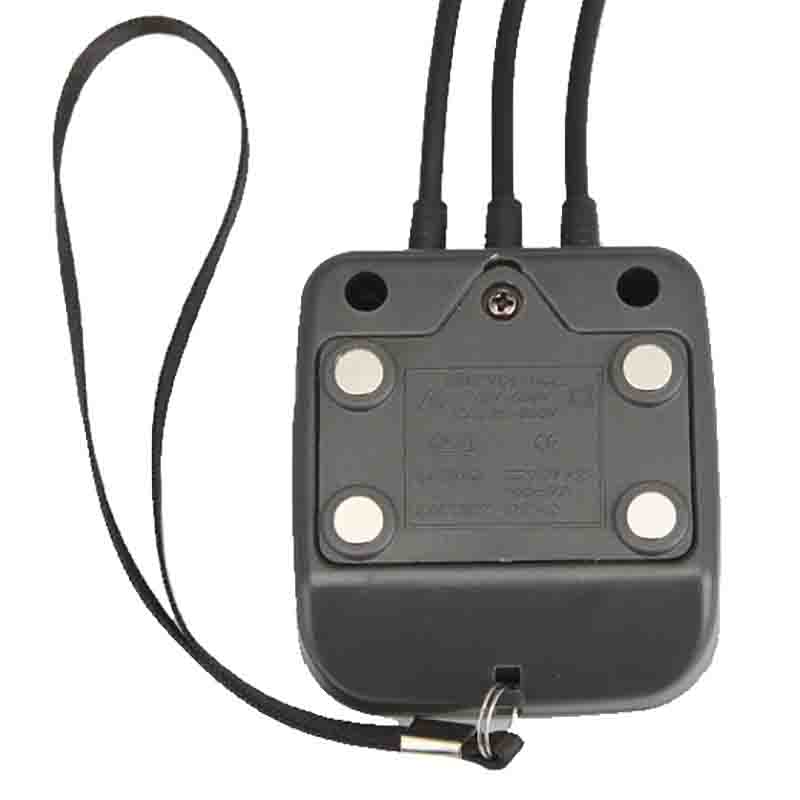

ETCR1000C非接觸型檢相器背面附有四顆強力磁鐵，可吸掛于配電箱上使用。儀表檢測快捷、方便，顯示一目了然，大大提高了現場測試的安全性，切實保護了操作人員的人身安全，增長了生產力，是三相電源相序、電機檢測、線路檢修的必備儀器。
產品特點

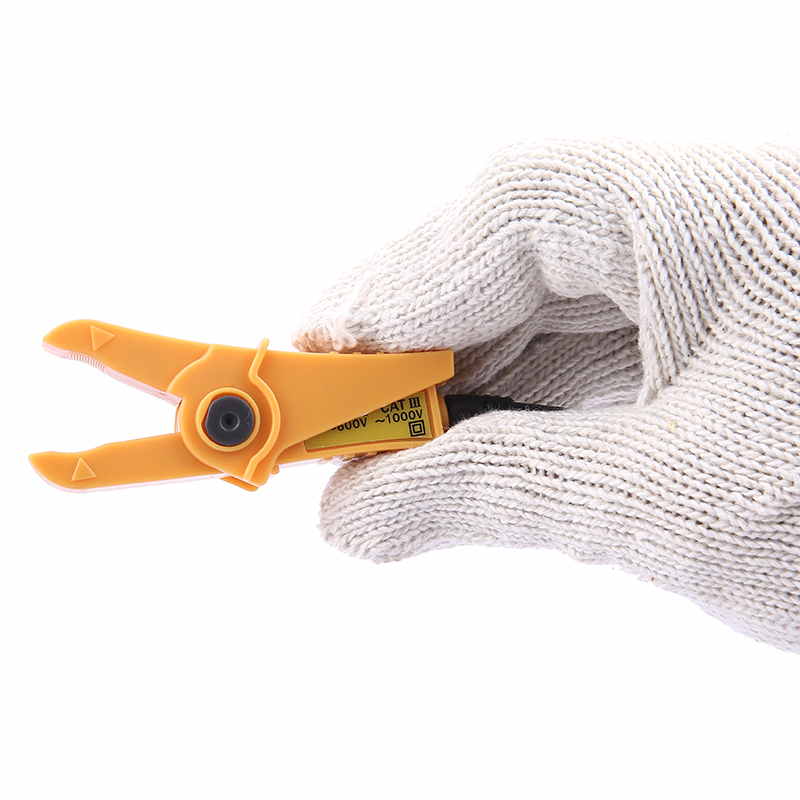

1、采用鉗形非接觸感應式測量，不用剝開電纜線外皮，無需接觸高壓裸露火線，直接將三個超感應高絕緣鉗夾分別夾住三相火線的絕緣外皮即可檢測相序。
2、動態聲光指示三相電源相序的正相或逆相狀態，一目了然。
3、儀表底板裝有4個磁鐵，測試時可將儀表吸附在設備的金屬外殼上，可承受重量800g，操作便捷得心應手。
技術參數
| 規格名稱 | 規格參數 |
| 電源 | DC3V 2節5號堿性干電池(LR6） |
| 活電范圍 | AC 70～1000V，45～65Hz (正弦波連續輸入） |
| 可鉗導線尺寸 | 外徑Φ1.6mm～Φ16mm |

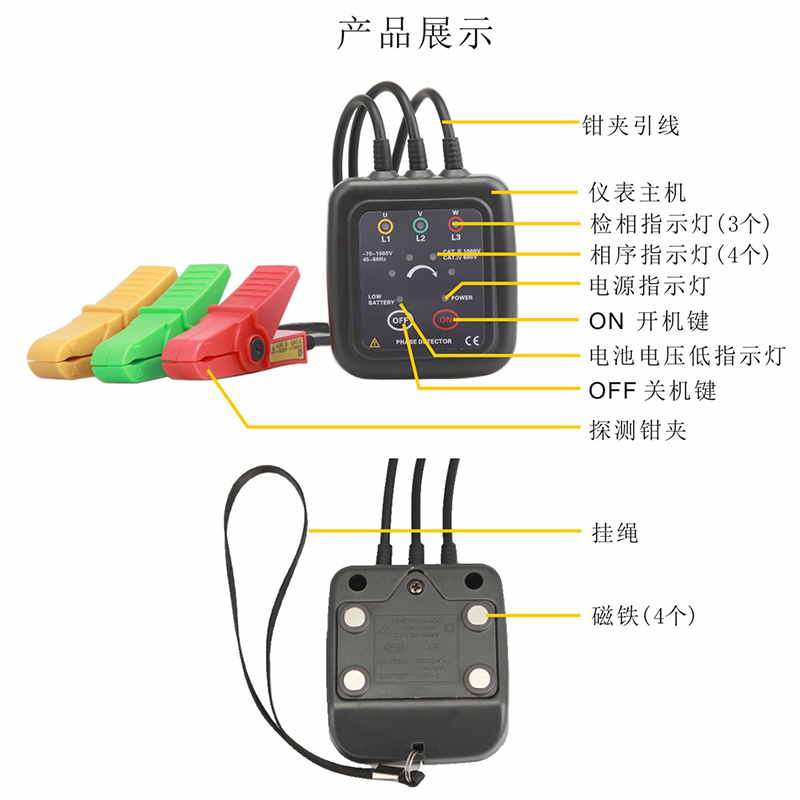

| LED顯示 | 【正相】4個檢相燈按順時針方向順次亮燈； 【逆相】4個檢相燈按逆時針方向順次亮燈； 【活電】電壓設定范圍內L1、L2、L3燈點燈； 【缺相】L1或L2或L3燈不亮； 【斷路】L1或L2或L3燈不亮。 |
| 蜂鳴 | 【正相】儀器發出間歇短鳴音； 【逆相】儀器發出連續長鳴音。 |
| 電池檢查 | 開機后電源POWER指示燈亮；電量不足LOW BATTERY燈亮 |
| 自動關機 | 開機約5分鐘后，儀表自動關機 |
| 鉗夾引線長 | 0.6m |
| 儀表尺寸 | 寬高厚70mm×75mm×30mm |
| 儀表質量 | 儀表約230g（含電池）；總質量約0.33kg（含附件） |
| 測量最高電壓 | AC 1000V |
| 絕緣強度 | 5.4kV/rms |
| 最大額定功率 | 300mVA |
| 適合安規 | EN61010-1：2001、EN61010-031：2002、污染等級2、CAT Ⅲ1000V、瞬間過電壓6000V |
| 工作溫濕度 | -10℃～55℃；80%RH以下 |
| 存儲溫濕度 | -20℃～60℃；90%RH以下 |
型號對比
| 產品圖片 | 產品型號名稱 | 可鉗導線尺寸 | 電源 | 儀表尺寸 | 測量最高電壓 | 最大額定功率 |
| ETCR1000C非接觸低壓相序表 | ?1.6mm～?16mm | DC3V，5號堿性干電池 | 70mm×75mm×30mm | AC 1000V | 300mVA |
| ETCR1000D非接觸低壓相序表 | ?10mm～?40mm | DC3V，5號堿性干電池 | 70mm×75mm×30mm | AC 1000V | 300mVA |
