產品系列 : 氧化鋅避雷器鉗形帶電測試儀
用于對35kV以下線路氧化鋅避雷器的泄漏電流進行測試，以判斷避雷器的性能是否劣化
漏電流量程：0.000mA～300mA
鉗口尺寸：Φ40mm
無線傳輸距離：30m
存儲功能：數據存儲200組
USB通訊接口
可充電鋰電池
產品簡介
ETCR9400氧化鋅避雷器鉗形帶電測試儀又稱氧化鋅避雷器全電流測試儀、氧化鋅避雷器泄漏電流測試儀、10kV氧化鋅避雷器帶電測試儀，用于35kV以下線路對氧化鋅避雷器的泄漏電流進行測試，以判斷避雷器的性能是否劣化，測試時無需停電無需拆卸避雷器，操作安全快速。
根據電力行業標準《DL/474.5-2018現場絕緣試驗實施導則-避雷器試驗》中9.1條，為了在運行中檢測避雷器內部是否受潮、金屬氧化物電阻片是否劣化等，可以采用定期測試運行中工頻持續電流的方法。正常情況下，通過避雷器的持續電流很小，一旦內部受潮，電流可增加到幾毫安甚至幾十毫安。由于運行電壓往往有波動，不易確定一個絕對標準來判斷是否嚴重受潮，但可對以往的記錄和三相進行互相比較，如果泄露電流有明顯差異，則必須進行處理。工作人員可以根據本儀表測試的漏電情況決定是否對避雷器進行維護處理，避免了盲目拆下檢測。

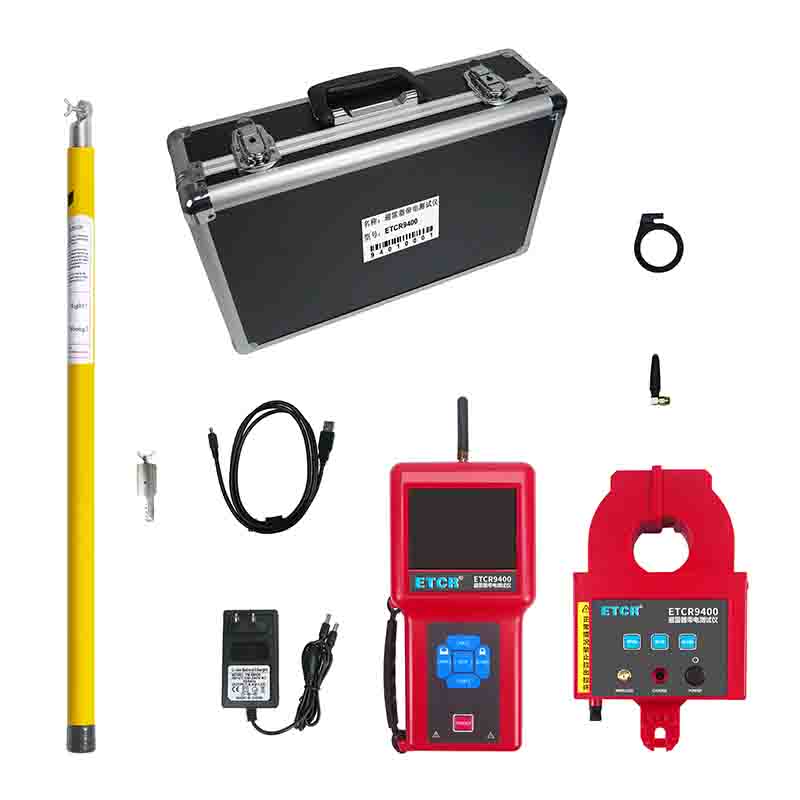

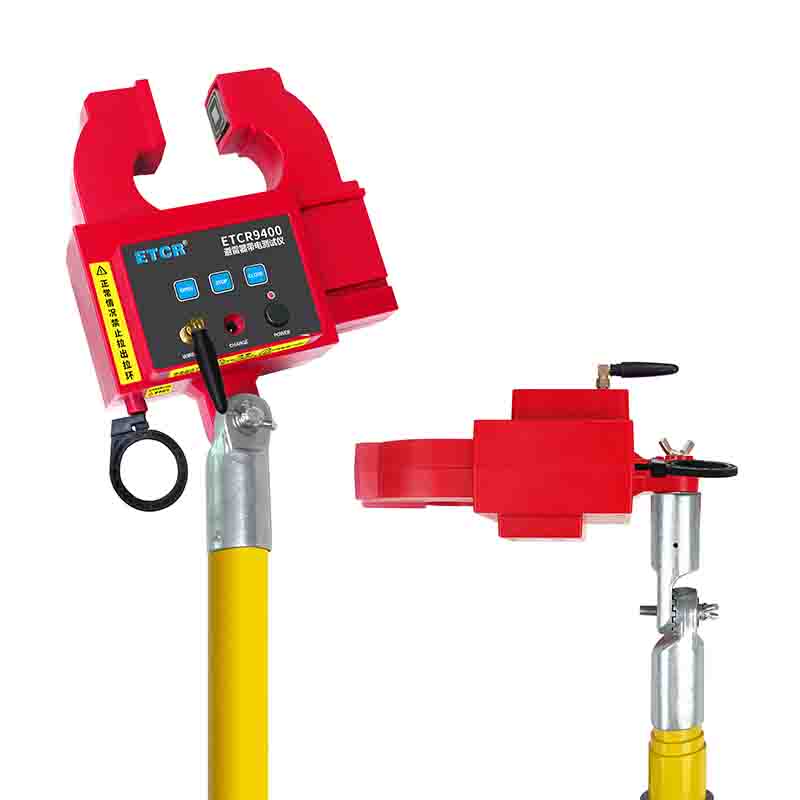

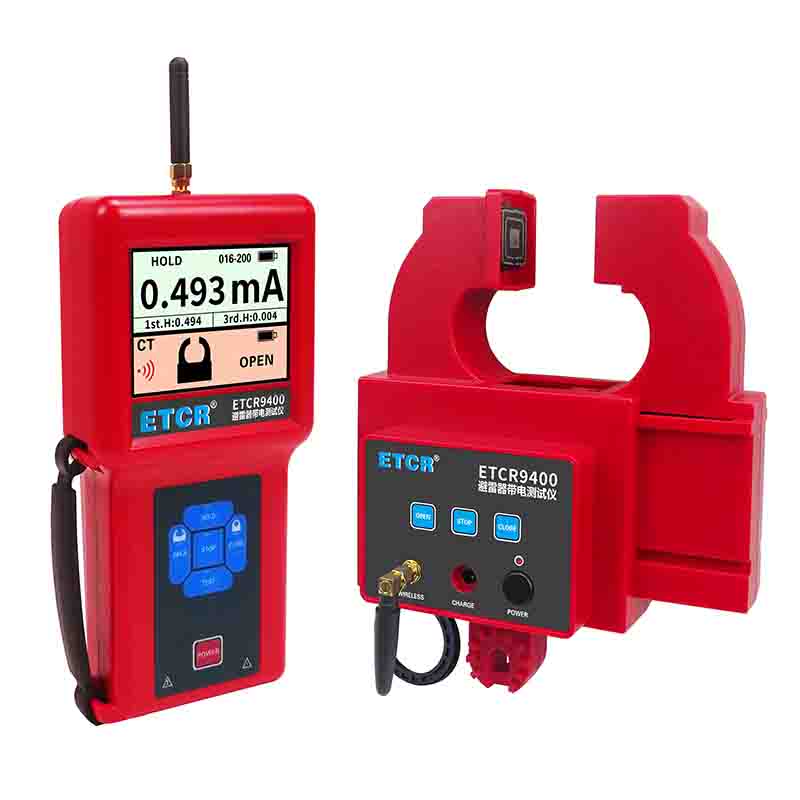

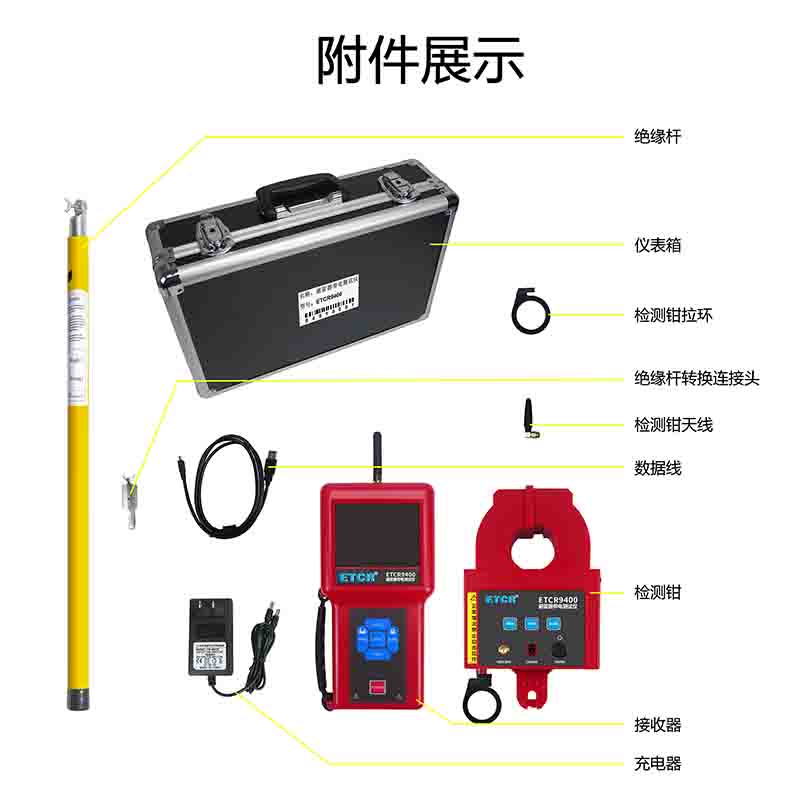

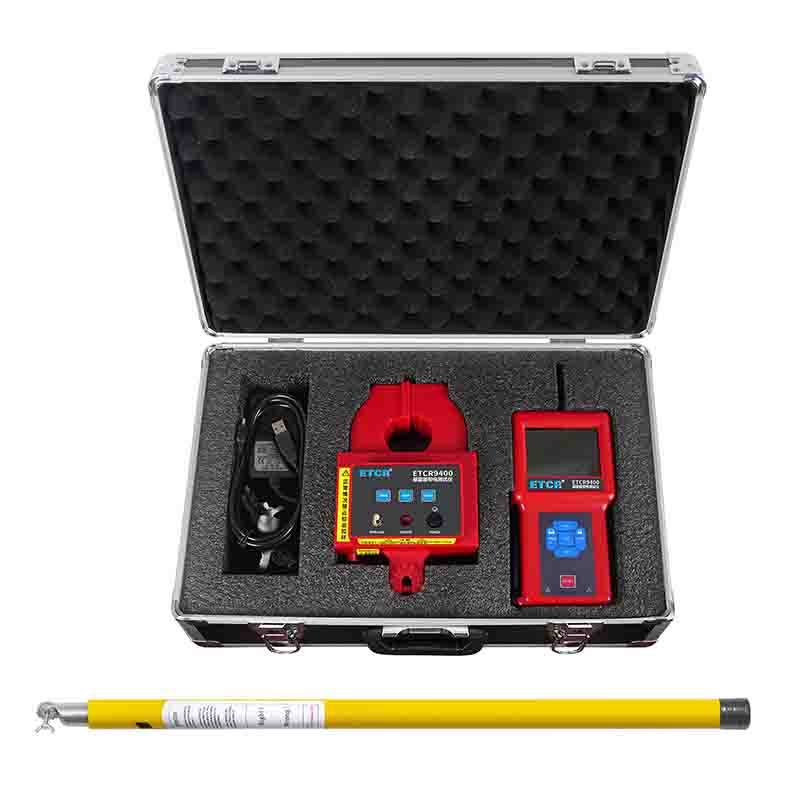

ETCR9400氧化鋅避雷器鉗形帶電測試儀由主機、檢測儀、絕緣桿組成。主機與檢測儀采用無線通訊，通訊距離30米，主機可遙控檢測儀鉗頭的張開或閉合完成測試過程，主機能實時顯示電流測試值及鉗頭狀況。檢測儀采用微型馬達驅動鉗頭的張開或閉合，鉗頭采用高性能坡莫合金制作，具有超強的抗干擾能力，幾乎不受外部磁場的影響，分辨率高達1uA。檢測儀可連接絕緣桿用于高壓線路的氧化鋅避雷器測試。儀表也可做超高精度鉗形漏電流表使用。儀表還具有數據保持、數據存儲功能，配有USB接口，存儲數據可上傳電腦。
產品特點
1、測試時無需停電，無需拆卸避雷器，操作安全快速。
2、電流鉗具有極強的抗干擾能力，幾乎不受外部磁場的影響，微安級漏電流測試，能測試1uA的弱電流。
3、采用無線通訊方式，主機可遙控檢測儀的閉合或張開，可查看鉗頭工作狀況，讀取電流數據。
4、數據存儲功能
5、USB通訊接口。
6、可充電鋰電池。
技術參數
1、泄漏電流測量
| 量程 | 分辨力 | 準確度 |
| 0.000mA～1mA | 1uA | ±1%rdg±8dgt |
| 1.00mA～10.00mA | 0.01mA | |
| 10.0mA～100.0mA | 0.1mA | |
| 100mA～300mA | 1mA |
2、高次諧波電流測量（基本波電流、第3次高次諧波電流）
| 最小基本波輸入電流 | 各量程的3%以上 |
| 準確度 | 1%rdg±8dgt（±交流電流準確度） |
3、一般規格
| 規格名稱 | 規格參數 |
| 電源 | 主機： DC 7.4V 2000mAh 可充鋰電池，電池充滿約8.4V 檢測儀：DC 7.4V 2500mAh 可充鋰電池，電池充滿約8.4V |
| 顯示模式 | 3.5寸彩屏；顯示域：71mm×53mm |
| 測試方式 | 鉗形CT |
| 鉗口尺寸 | Φ40mm |
| 測量范圍 | AC 0.000mA～300mA（真有效值） |
| 最高分辨率 | 1uA |
| 測量精度 | ±1%rdg±8dgt（23℃±5℃，80%RH以下） |
| 無線通訊方式 | 433MHz無線通訊 |
| 無線傳輸距離 | 30m |
| 儀表尺寸 | 主機：195mm×100mm×45mm；檢測儀：208mm×131mm×90mm |
| 儀表質量 | 主機：約400g；檢測儀：約1220g，儀表總質量：約7000g（含絕緣桿和附件） |
| 采樣速率 | 2次/秒 |
| 數據存儲 | 200組，存儲過程中“HOLD”符號指示 |
| 數據保持 | 測試模式下按HOLD鍵保持?jǐn)?shù)據并存儲數據，“HOLD”符號顯示，再按HOLD鍵取消 |
| 數據查閱 | “READ”符號指示，能上下翻閱所存數據 |
| 溢出顯示 | 超量程溢出功能：“OL”符號顯示 |
| 無信號指示 | 主機接收器沒有收到檢測儀信號時,無法顯示檢測儀當前狀態。 |

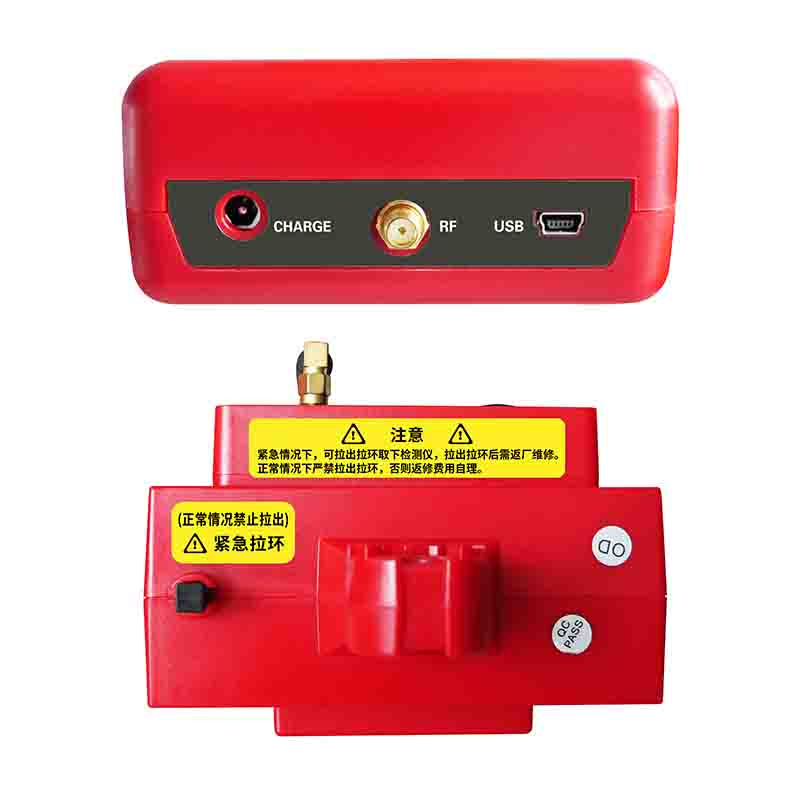

| USB通信接口 | 存儲數據可上傳電腦 |
| 自動關機 | 開機約10分鐘后，儀表自動關機，以降低電池消耗 |
| 電池電壓 | 當電池電壓低于7.8V時，電池電壓低符號顯示，提醒儀表需進行充電 |
| 功耗 | 主機：30mA（待機）；100mA（工作）；接收器：100mA |
| 線路電壓 | 35kV以下 |
| 干擾 | 無433MHz同頻信號干擾 |
| 伸縮絕緣桿 | 4節按鍵式伸縮絕緣桿（伸態5m，收態1.5m，外徑φ44mm） |
| 絕緣強度 | 單節絕緣桿AC110kV/rms，高壓檢測儀外殼與鐵心間：AC1000V/rms |
| 工作溫濕度 | -20℃～40℃； 80%Rh以下 |
| 存放溫濕度 | -20℃～60℃； 70%Rh以下 |
