產品系列 : 無線高低壓遠程核相儀
用于高壓線路、中置柜、環網柜等場所的遠程核相及近距離核相、相位測試、相序判斷及驗電等
高壓線路核相電壓：AC 10V～500kV
高壓線路衛星核相距離：5000m
高壓線路普通核相距離：200m
環網柜核相電壓：AC 1V～600V
環網柜衛星核相距離：5000m
環網柜普通核相距離：30m
中置柜核相電壓：AC 10kV～35kV
中置柜核相距離：20m
相位量程：0°～360°
頻率量程：45.0Hz～65.0Hz
存儲功能：數據存儲200組
語音播報功能
USB通訊接口
可充電鋰電池
產品簡介
ETCR1560A多功能衛星遠程無線核相儀用于高壓線路、中置柜、環網柜等場所的遠程核相及近距離核相、相位測試、相序判斷及驗電等，儀表具有遠距離衛星授時核相和普通近距離核相功能, 配備專用的高壓線路、中置柜、環網柜核相探測器，完全實現從1V～500kV電壓自動核相，操作簡易，省時快捷。
儀表采用衛星精準授時技術，實現遠距離核相、近距離普通、地下室核相、礦井下核相，授時精度小于20nS，實現聯合授時，確保核相精準。當線路電壓等級超過110kV，必須使用非接觸核相，核相時將探測器的金屬探鉤逐漸靠近導線，當感應到電場信號即可完成核相，無需直接接觸高壓導線，安全快速。

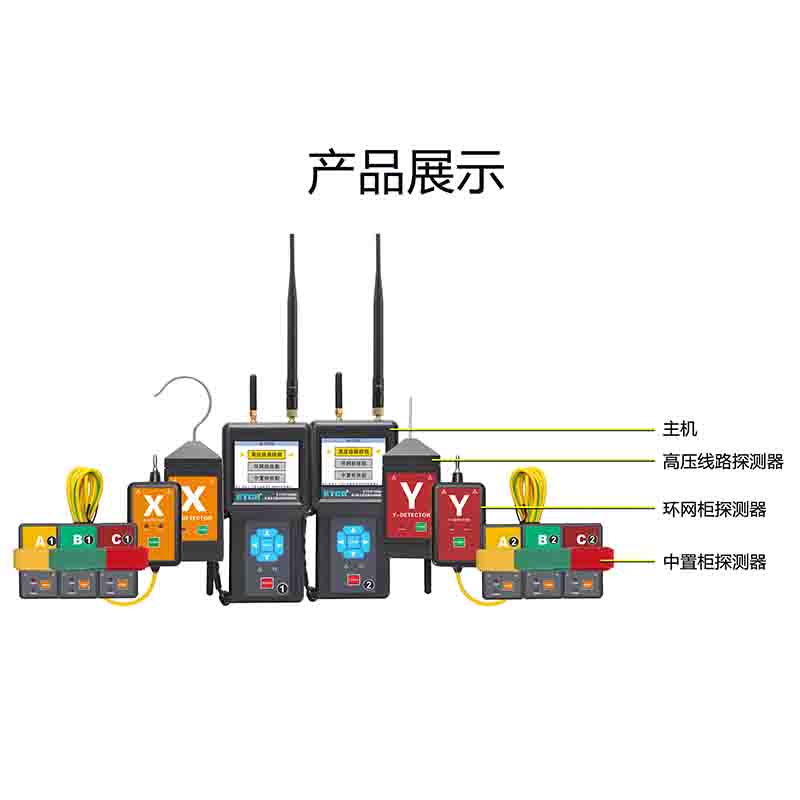

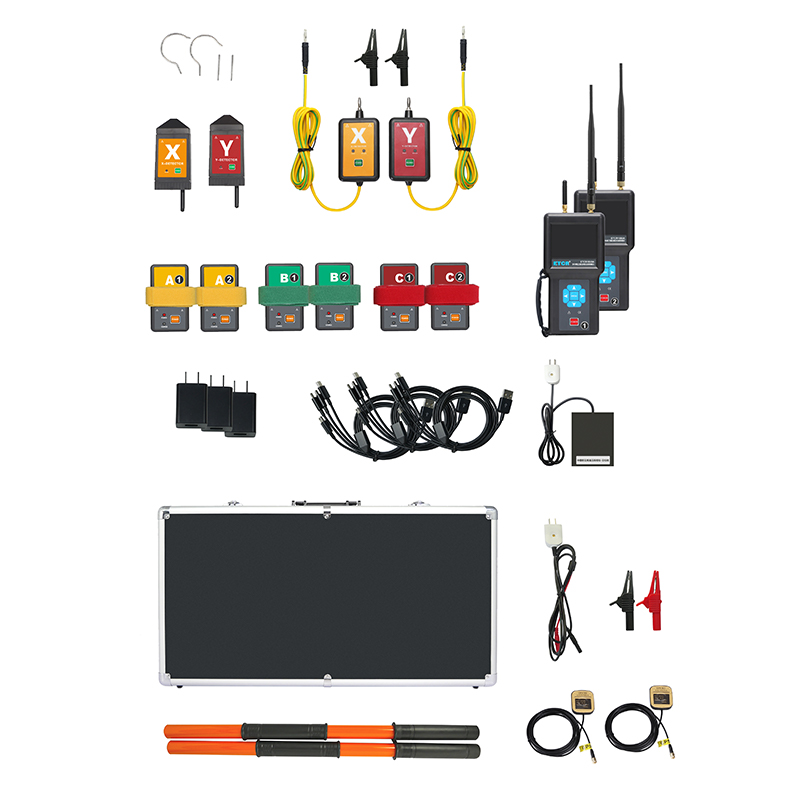

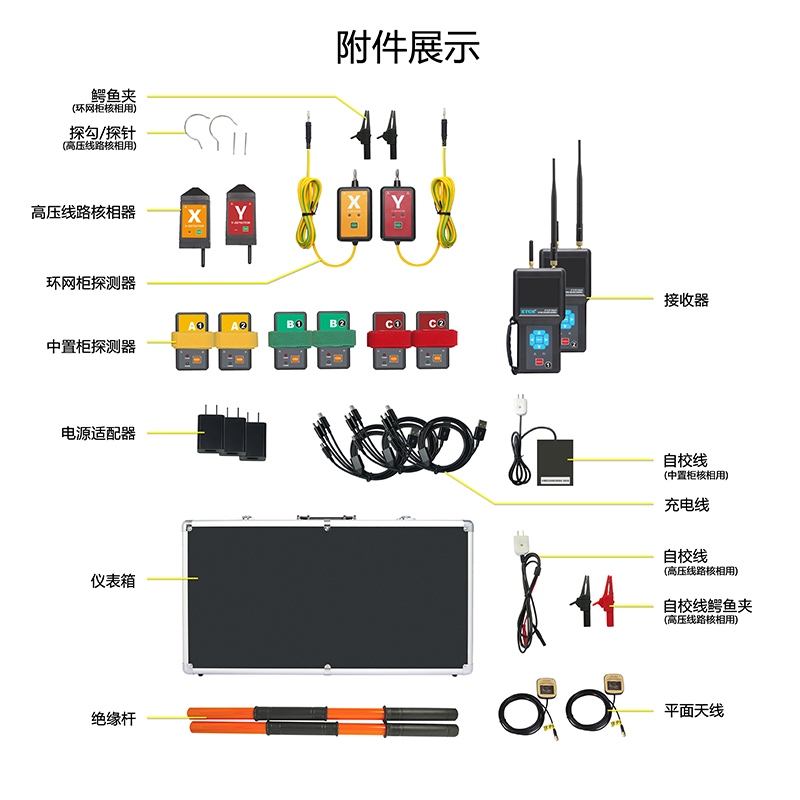

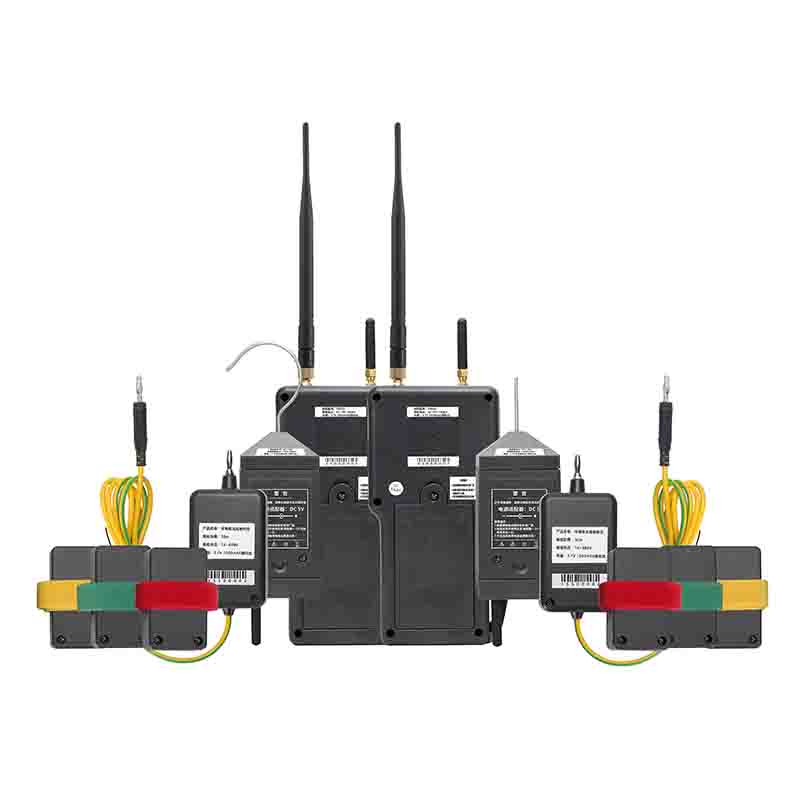

ETCR1560A多功能衛星遠程無線核相儀由主機、高壓線路探測器、中置柜探測器、環網柜探測器、伸縮絕緣桿、監測軟件等組成。衛星遠程核相時需使用2臺主機，近距離核相時使用1臺主機。主機采用3.5寸真彩液晶屏，可以同屏顯示相位、頻率、相序及核相結果；向量圖指示、相位指示，清晰直觀；具有“X信號正常、Y信號正常、同相、異相”等語音提示功能，使測試更簡單輕松。存儲功能，可存儲數據140組，USB通信接口，存儲數據上傳電腦可進行歷史數據讀取、查閱、保存、打印等。
產品特點
1、功能完善的核相儀，兩種核相模式：衛星遠程核相模式、近距離普通核相模式，可應用于各種場合的核相測試。
2、配置3款核相探測器，應對各種核相場合得心應手。
3、語音播報功能，語音提示：“X信號正常、Y信號正常、Z信號正常、正相序、逆相序”。
4、采用3.5寸LCD彩屏，可同屏顯示相位、頻率、相序、及核相結果，向量圖指示、相位指示清晰直觀。
5、儀表具有驗電及電壓等級顯示功能。
6、存儲功能，數據存儲140組。
7、USB通訊接口。
8、可充電鋰電池。
技術參數
1、高壓線路核相技術參數
規格名稱 | 規格參數 |
探測器電源 | 3.7V,1100mAh充電鋰電池 |
核相方式 | 接觸式核相：≤110kV線路時 非接觸式核相：≥10kV并且≤110kV顯示時，可以在線纜絕緣皮上進行核相；當線路電壓＞110kV時，必須采用非接觸核相。 |
核相電壓 | AC 10V～500kV |
衛星核相距離 | 5000m |
普通核相距離 | 200m |
探測器尺寸 | 130mm×65mm×45mm |
探測器重量 | 約156g×2個（含電池） |
絕緣桿長度 | 約3000mm |
2、環網柜核相技術參數
規格名稱 | 規格參數 |
探測器電源 | 3.7V,1100mAh充電鋰電池 |
核相方式 | 接觸式核相 |
核相電壓 | AC 1V～600V |
衛星核相距離 | 5000m |
普通核相距離 | 30m |
探測器尺寸 | 120mm×54mm×30mm |
探測器重量 | 約123g×2個（含電池） |
3、中置柜核相技術參數
規格名稱 | 規格參數 |
探測器電源 | 3.7V,1100mAh充電鋰電池 |
核相方式 | 非接觸式核相 |
核相電壓 | AC 10kV～35kV |
核相距離 | 20m |
探測器尺寸 | 80mm×46mm×26mm |
探測器重量 | 約71g×6個（含電池） |
4、其它技術參數
規格名稱 | 規格參數 |
主機電源 | 3.7V,2600mAh充電鋰電池 |
LCD尺寸 | 3.5寸彩屏；顯示域：71mm×53mm |
相別定性 | 同相:－20°～20°；異相: 100°～140°和220°～260° |
量程 | 測試相位：0°～360° |
測試頻率：45.0Hz～65.0Hz | |
精度 | 相位：≤±8° |
頻率：≤±2Hz | |
分辯率 | 相位：1°頻率：0.1Hz |
發射頻率 | 433MHz |
相位指示 | 向量圖及數字同時顯示 |
電源指示 | 探測器具有綠色電源指示燈 |
驗電指示 | “嘟--嘟--嘟”蜂鳴聲 |
電壓等級顯示范圍 | 0.4kV～110kV |
顯示速率 | 2次/秒 |
衛星授時精度 | 小于20nS |
搜星指示 | 搜索衛星時動態顯示“----”符號 |
搜星時間 | 首次搜星時間約2分鐘，搜星成功后第二次開機搜星時間約15秒，后續熱啟動約1秒。 |
無衛星持續時間 | 搜星成功后，到無衛星信號嘗試?yán)^續核相，可持續1小時，完全滿足地下室核相、電房室內核相等 |
數據存儲 | 可存儲200組。 近距離核相模式：高壓線路核相40組，環網柜核相40組，中置柜核相20組 衛星遠距離模式：高壓線路核相20組（每組10條記錄），環網柜核相20組（每組10條記錄） |
自動關機 | 近距離核相模式開機約15分鐘 ；衛星遠程核相模式開機約45分鐘 |
電池電壓 | 主機電池4格電量顯示，當只有1格或0格時，請充電；探測器當指示燈快速閃爍時，表示電池電壓低請充電。 |
額定電流 | 探測器：30mA max；主機：150mA max |
主機尺寸 | 195mm×100mm×45mm |
主機重量 | 約550g×2個（含電池） |
儀表質量 | 約7.67kg（含附件） |
儀表箱尺寸 | 1060mm×300mm×100mm |
絕緣試驗 | 絕緣桿拉伸后兩端：AC 220kV/rms 主機、探測器：AC3700V/rms(外露金屬與塑料外殼間) |
外界干擾 | 無特強電磁場；無433MHz 同頻干擾 |
適合安規 | GB13398－92、GB311.1－311.6－8、3DL408－91標準和國家新頒布電力行業標準《帶電作業用1kV～35kV便攜式核相器通用技術條件DL/T 971-2017》要求 |
工作溫濕度 | -10℃～40℃；80%RH以下 |
存放溫濕度 | -10℃～60℃；70%RH以下 |
型號對比
| 產品圖片 | 產品型號名稱 | 核相距離 | 核相電壓 | 相位測試 | 頻率測試 | 存儲功能 |
| ETCR1050無線高壓相序測試儀 | 200m | AC 10V～500kV | 0°～360° | 45.0Hz～65.0Hz | 200組 |
| ETCR1500無線高壓核相儀 | 200m | AC 10V-500kV | 0°～360° | 45.0Hz～65.0Hz | 200組 |
| ETCR1500A無線遠程高壓核相儀 | 5000m | AC 10V-500kV | 0°～360° | 45.0Hz～65.0Hz | 200組 |
| ETCR1500B衛星授時遠程高壓核相儀 | 500km | AC 10V-500kV | 0°～360° | 45.0Hz～65.0Hz | 200組 |
| ETCR1520無線環網柜核相儀 | 30m | AC 1V-600V | 0°～360° | 45.0Hz～65.0Hz | 200組 |
| ETCR1540無線中置柜核相儀 | 20m | AC 10kV/35kV | 0°～360° | 45.0Hz～65.0Hz | 200組 |
| ETCR1560多功能無線高壓核相儀 | 200m | AC 10V-500kV | 0°～360° | 45.0Hz～65.0Hz | 200組 |
| ETCR1560A多功能無線高壓核相儀 | 500km | AC 10V-500kV | 0°～360° | 45.0Hz～65.0Hz | 200組 |
| ETCR1600無線高壓核相儀 | 60m | AC 220V～220kV | 0°～360° | 45.0Hz～65.0Hz | —— |
