產品系列 : 回路電阻測試儀
電阻量程：0.0uΩ～10.000mΩ
測試電流檔位：50A、100A（2檔）
測試時間：快速、10s、20s、30s、40s、50s、60s
存儲功能：1000組(掉電或更換電池不會丟失數據)
過熱保護功能：當內部溫度過高時停止測試
抗工頻干擾：滿足1000KV變電站使用觸摸彩屏
可充電鋰電池
外置打印機
藍牙通訊
USB通訊接口
產品簡介

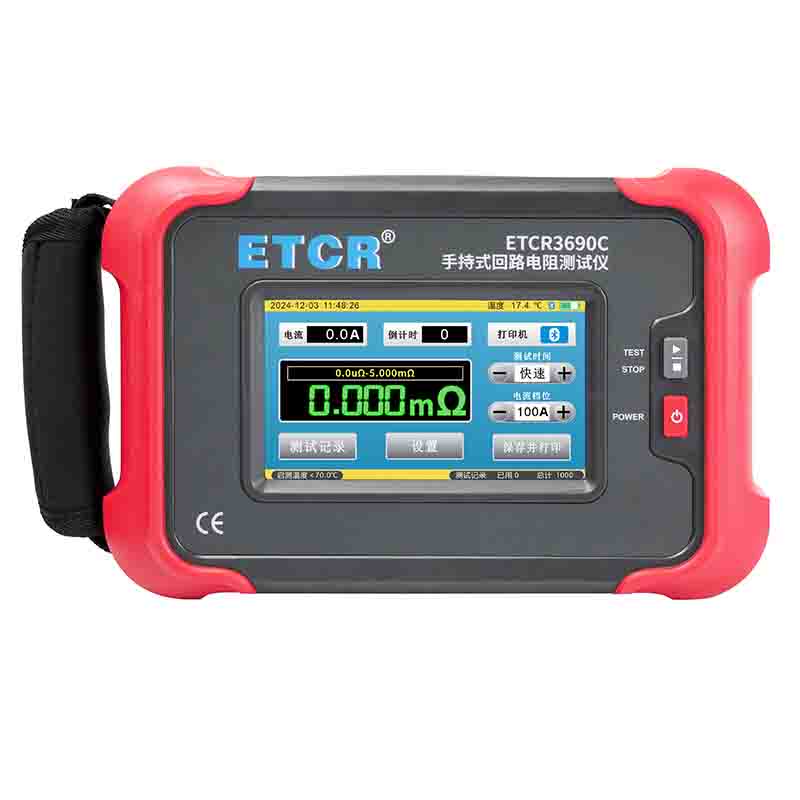

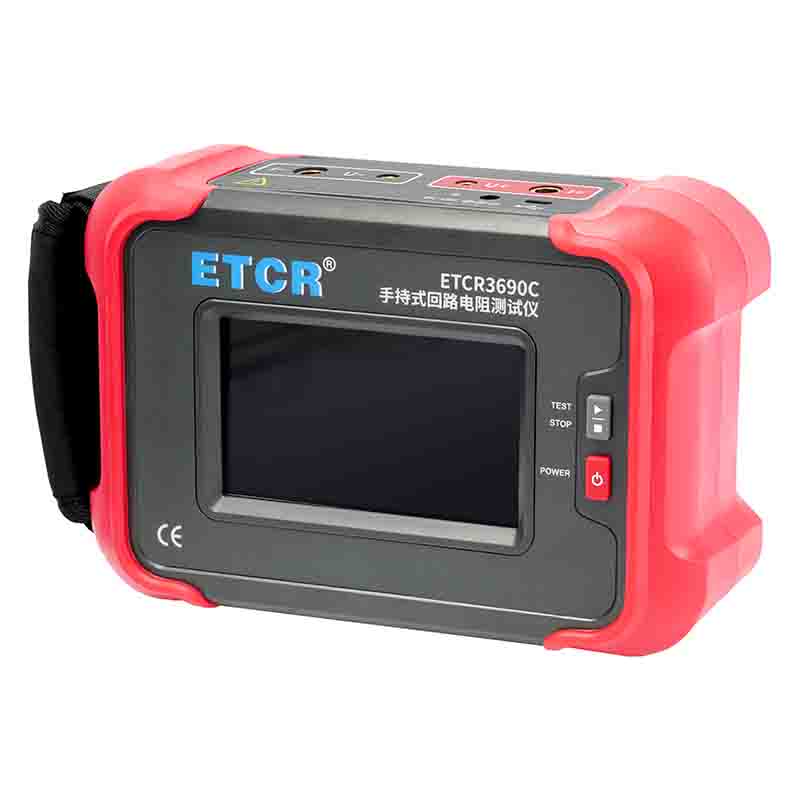

ETCR3690C手持式回路電阻測試儀又名接觸電阻測試儀，儀表采用微處理機技術，精密四線法測試，準確可靠。用于高壓開關、斷路器、繼電器金屬觸點等微小電阻的測量。儀表體積小重量輕，配有大容量電鋰電池組，一次充電可進行500次測量。特別適合在戶外工地使用。廣泛應用于是發電、輸電、變電、建筑質檢站、監理公司、建筑施工單位、防雷公司、電力部門、船舶機車廠等工礦企業。

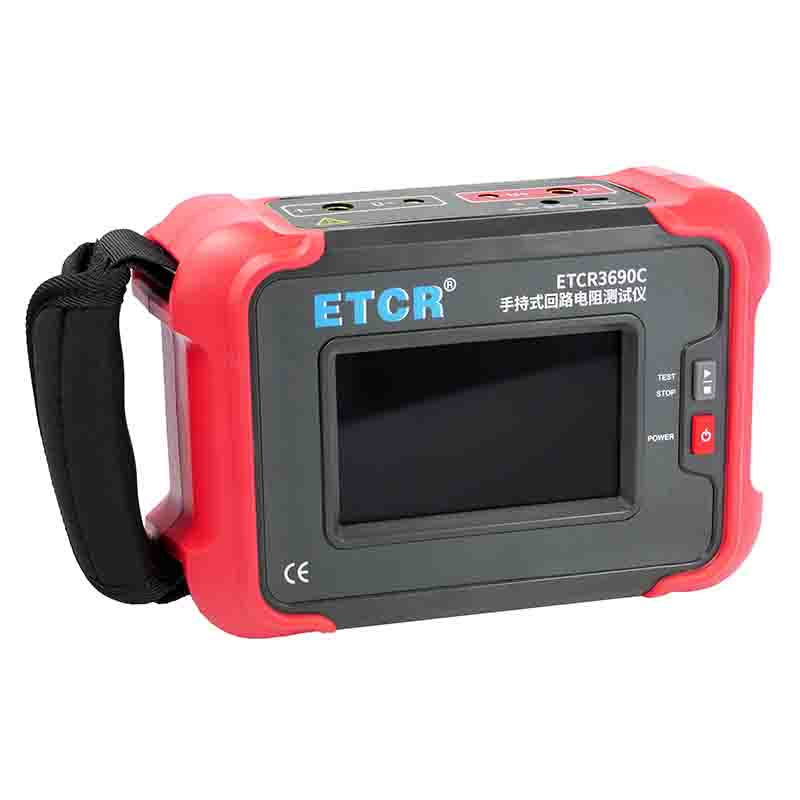

ETCR3690C手持式回路電阻測試儀根據人體工程學原理設計，手感舒適，特殊設計的機體結構具有絕緣、封閉，防漏電、防風沙，減震防護等功能。儀表采用高亮度5寸觸摸彩屏，操作簡易快速功能直達，字符清晰明亮，中英文顯示界面。儀表有多檔測試電流可選，儀表顯示當前檔位的測試范圍，用戶可自行選擇電流檔位及測試時間，滿足用戶不同場合的要求。

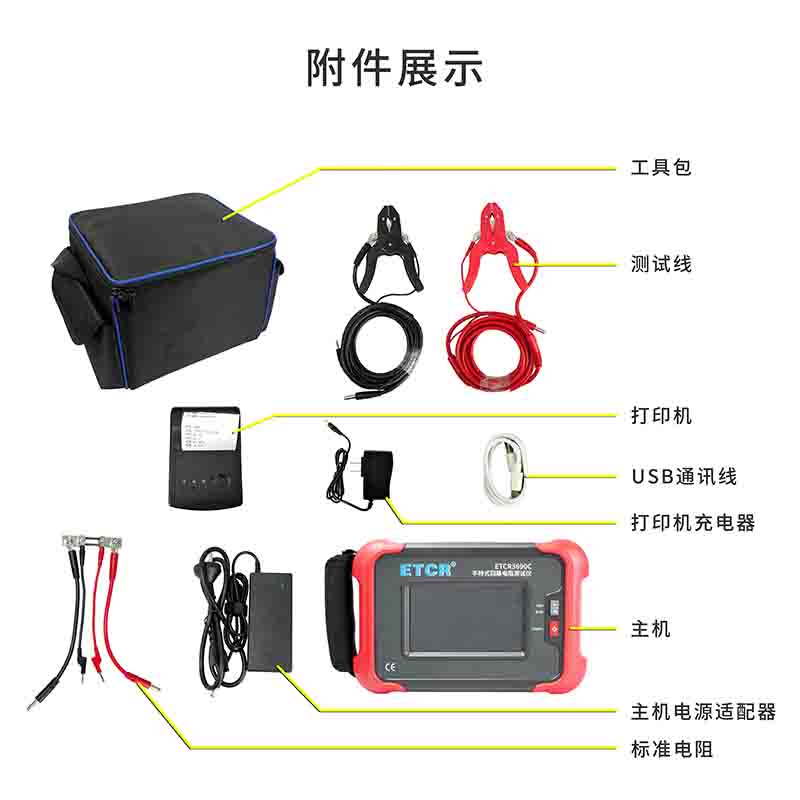

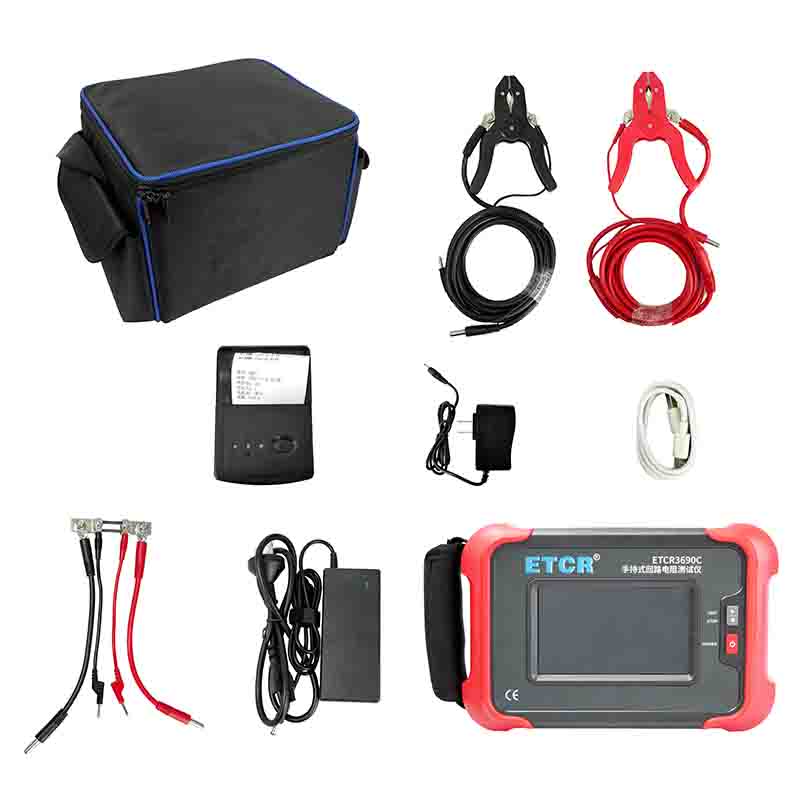

ETCR3690C手持式回路電阻測試儀由主機、監控軟件、測試線、電源適配器、USB通訊線等組成。儀表可存儲測試1000組數據，用戶可通過藍牙通訊讀取數據記錄，也可通過USB接口及上位機軟件將數據記錄上傳電腦，進行歷史數據讀取、查閱、保存等功能。儀表配置熱敏式打印機，可在現場打印測試結果。
產品特點
1、5寸觸摸彩屏，大容量動力鋰電池，手持式結構，攜帶方便，操作簡單。
2、最大測試電流100A，符合中華人民共和國《DL/T845.4-2004》電力標準。
3、抗工頻干擾，滿足1000KV變電站使用。
4、儀表測試精度高0.5%，量程寬0.0uΩ～80.000mΩ，分辨率高0.1uΩ。
5、多檔測試電流與測試時間可選，滿足用戶各種場合的需求。
6、外殼具有絕緣、封閉，防漏電、防風沙、防震防護等功能。
7、過熱保護，當內部溫度過高時停止測試
8、自動關機功能，無操作15分鐘后自動關機。
9、可存儲1000組數據，掉電不會丟失數據。
10、具有藍牙通訊功能，可與移動終端通訊。
11、具有USB接口及上位機軟件，可與計算機通訊。
12、外置打印機，可在現場打印測試結果。
技術參數
1. 測量范圍及精度
電流檔位 | 測量范圍 | 測量準確度 |
10A | 100.0uΩ～80.000mΩ | ±5% |
20A | 100.0uΩ～40.000mΩ | ±5% |
30A | 100.0uΩ～26.000mΩ | ±3% |
40A | 100.0uΩ～20.000mΩ | ±3% |
50A | 100.0uΩ～10.000mΩ | ±0.5%±0.4uΩ |
60A | 80.0uΩ～9.000mΩ | ±0.5%±0.4uΩ |
70A | 60.0uΩ～8.000mΩ | ±0.5%±0.4uΩ |
80A | 40.0uΩ～7.000mΩ | ±0.5%±0.3uΩ |
90A | 20.0uΩ～6.000mΩ | ±0.5%±0.3uΩ |
100A | 0.0uΩ～5.000mΩ | ±0.5%±0.2uΩ |
2. 一般規格
功 能 | 用于高壓開關、斷路器、繼電器金屬觸點等微小電阻的測量。 |
測試方式 | 精密四線法，2路A/D同時檢測 |
電 源 | DC 7.4V 2600mAh 鋰電池 |
測量范圍 | 0.0uΩ～80.000mΩ |
最小分辨率 | 0.1uΩ |
輸出電壓 | 約3.7V |
測試電流（DC） | 10A、20A、30A、40A、50A、60A、70A、80A、90A、100A （10檔） |
測試電流精度 | ±5% |
測量時間 | 快速、1s～60s（自定義） |
測量次數 | ＞500次（100A 快速模式） |
溢出顯示 | 超量程溢出功能：儀表顯示超量程，請檢查接線 |
電池電量指示 | 實時顯示當前電池電量 |
數據存儲 | 1000組(掉電或更換電池不會丟失數據) |
數據保持 | 每次測試完后自動保持顯示所測結果 |
自動關機 | 無操作15分鐘后自動關機 |
測 試 線 | 紅黑各1條 |
顯示模式 | 5寸真彩液晶觸摸屏，分辨率480×854 |
主機尺寸 | 263mm×152mm×74mm |
質 量 | 主機：約1860g(含電池)； 測試線：約1820g； 總質量:約6.07kg(含附件) |
工作溫濕度 | -10℃～40℃；80%RH以下 |
存放溫濕度 | -10℃～60℃；70%RH以下 |
藍牙通訊 | 有，可與移動終端通訊，在移動終端查看測試記錄 |
外置打印機 | 藍牙熱敏打印機，鋰電池7.4V 1200mAh供電 |
USB接口 | 具有USB接口，上位機軟件，存儲數據可以上傳電腦 |
耐 壓 | AC 3700V/rms(外殼與螺釘之間) |
適合安規 | IEC61010-1、CAT Ⅲ 600V、污染等級2、JJG724-1991《直流數字式歐姆表檢定規程》、JJG166-1993《直流電阻器檢定規程》、《DL/T967-2005回路電阻測試儀與直流電阻快速測試儀檢定規程》、《JJG 1052-2009 回路電阻測試儀、直阻儀檢定規程》、《DL/T845.4-2004電阻測量裝置通用技術條件第4部分：回路電阻測試儀》 |
型號對比
| 產品圖片 | 產品型號名稱 | 電阻量程 | 測試電流檔位 | 測試時間 | 存儲功能 |

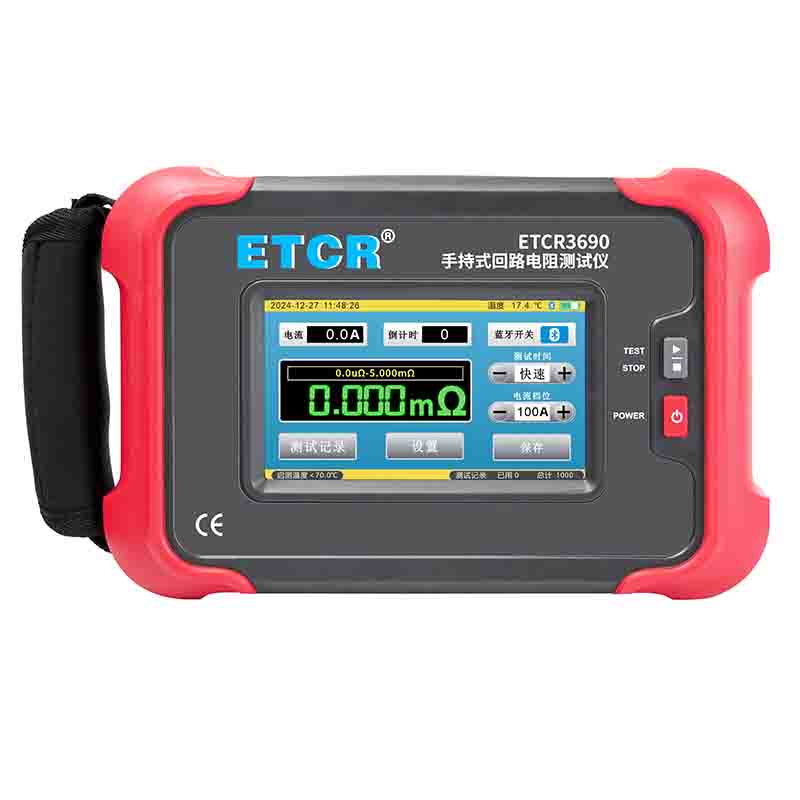

| ETCR3690手持式回路電阻測試儀 | 0.0uΩ～10.000mΩ | 50A、100A（2檔） | 快速、10s、20s、30s、40s、50s、60s | 1000組 |
| ETCR3690C手持式回路電阻測試儀 | 0.0uΩ～80.000mΩ | 10A、20A、30A、40A、50A、60A、70A、80A、90A、100A（10檔） | 快速、1s～60s（可自定義） | 1000組 |
