產品簡介

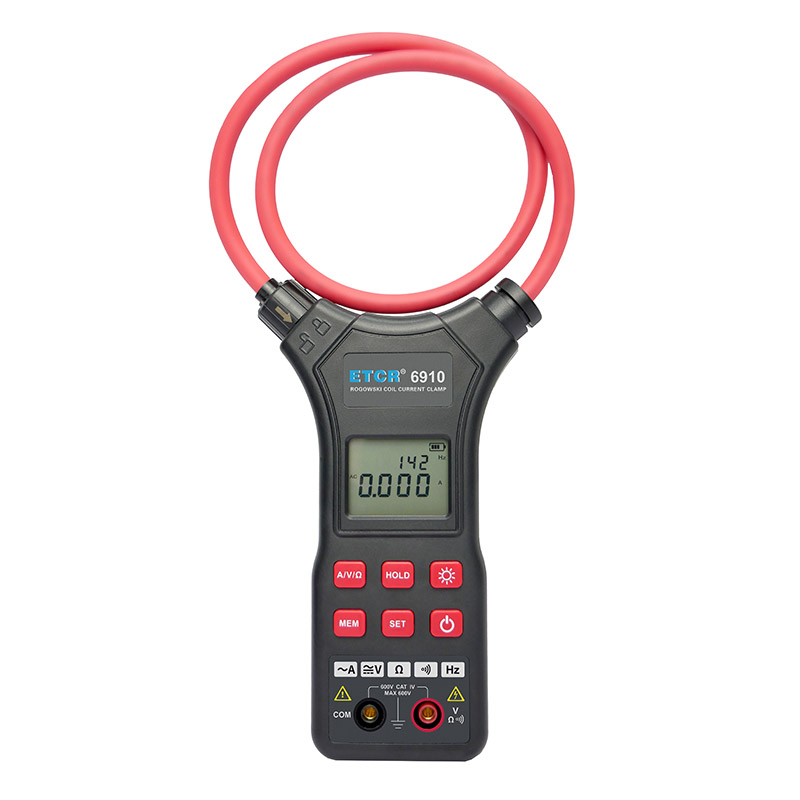

ETCR6910多功能柔性電流鉗表又稱柔性線圈電流表、羅氏線圈電流表。用于現場測量交流電流（真有效值）、交流電壓、直流電壓、電阻，還有通斷測試、頻率識別、藍牙通訊等功能。特別適合排線密集的場所、粗大導線電纜測試、可控硅整流、變頻調速、半導體開關、功率電子轉換設備、電弧焊接等信號嚴重畸變的工業環境的電流測試。廣泛適用于電力、通信、鐵路、油田、建筑、科研教學、工礦企業等領域，是電工安全檢測的必備工具。
柔性電流鉗，即RogowskiCoil(羅氏線圈)，是一個在非鐵磁性材料上均勻纏繞的環形線圈，無磁滯效應，幾乎為零的相位誤差，無磁飽和現象，線性度極高，抗干擾能力強。輸出信號是電流對時間的微分，通過對輸出電壓信號進行積分，就可以真實還原輸入電流，其測量電流范圍可從毫安級到上萬安。柔性電流鉗線圈部分無任何裸露金屬導體，非接觸測量，安全快速；其體積小、重量輕、外觀精美、柔軟靈活，適合于狹窄環境和排線密集的場所；測量精度高、可靠性強、響應頻帶寬，用戶可根據需求定制線圈長度。儀表還具有自動關機功能，背光功能、數據保持功能。
產品特點
1、柔性線圈無任何裸露金屬導體，體積小、重量輕、柔軟靈活，適合大尺寸導體、狹窄環境和排線密集的場所。
2、多功能，可測試交流電流、交流電壓、直流電壓、電阻及通斷測試。
3、同屏顯示多項測量參數，操作方便，可作為普通萬用表使用。
4、存儲功能：數據存儲600組。
技術參數
測量參數 | 量 程 | 最高分辨力 | 基本誤差 |
電 流 | AC 0mA～9999A | 1mA | ±2%rdg±5dgt |
直流電壓 | DC 0.0V～1000.0V | 0.1V | ±1.5%rdg±5dgt |
交流電壓 | AC 0.0V～750.0V | 0.1V | ±1.5%rdg±3dgt |
電阻 | 0Ω～2000Ω | 1Ω | ±2%rdg±5dgt |
注：電流 10mA 起測，被測量導線處于鉗口的中心位置。
2.基本規格
電 源 | DC4.5V，7號堿性干電池3節（LR03 1.5V×3） |
LCD尺寸 | 43mm×38mm；顯示域：36.5mm×29mm |
測量方式 | 真有效值 |
鉗口尺寸 | 內徑φ150mm |
數據存儲 | 600組 |
頻 率 | 50Hz/60Hz自動識別 |
采樣速率 | 約2次/秒 |
背 光 燈 | 有，“ |
數據保持 | 數據保持功能：“HOLD”符號顯示 |
溢出顯示 | 超量程溢出功能：“OL”符號顯示 |
自動關機 | 開機約10分鐘無操作后，儀表自動關機，以降低電池消耗。 |
電池電壓 | 當電池電壓降到約4.8V時，儀表顯示“ |
儀表尺寸 | 165mmX105mmX35mm（不含線圈） |
儀表質量 | 儀表：約240g（含電池），總質量約0.62kg(含附件) |
工作電流 | 背光燈開啟80mA；背光燈關閉40mA |
工作溫濕度 | -10℃～40℃；80%RH以下 |
存放溫濕度 | -10℃～60℃；70%RH以下 |
絕緣強度 | AC 3700V/rms(鐵心與外殼之間) |
適合安規 | IEC1010-1、IEC1010-2-032、污染等級2、CAT Ⅲ(600V) |
型號對比
| 產品圖片 | 產品型號名稱 | 電流量程 | 電壓量程 | 電阻量程 | 鉗口尺寸 | 存儲功能 |
| ETCR6900柔性電流鉗表 | AC 0mA～9999A | AC 0.1V～750 VDC 0.1V～1000V | / | Φ200mm | 99組 |
| ETCR6900A柔性電流鉗表 | AC 0mA～5000A | AC 0.1V～750 VDC 0.1V～1000V | / | Φ150mm | 99組 |
| ETCR6910多功能柔性電流鉗表 | AC 0mA～9999A | AC 0.1V～750 VDC 0.1V～1000V | 0Ω～2000Ω | Φ150mm | 600組 |
| ETCR6920柔性電流鉗表 | AC 0mA～10000A | AC 0.1V～750V DC 0.1V～1000V | 0Ω～2kΩ | Φ200mm | 600組 |
| ETCR6920B柔性電流鉗表 | AC 0mA～10000A | AC 0.1V～750V DC 0.1V～1000V | 0Ω～2kΩ | Φ300mm | 600組 |
