一、核相的定義：核相是指在實際電力的運行中，對相位差的測量。新建、改建、擴建后的變電所和輸電線路，以及在線路檢修完畢、向用戶送電前，都必須進行三相電路核相試驗，以確保輸電線路相序與用戶三相負載所需求的相序一致。

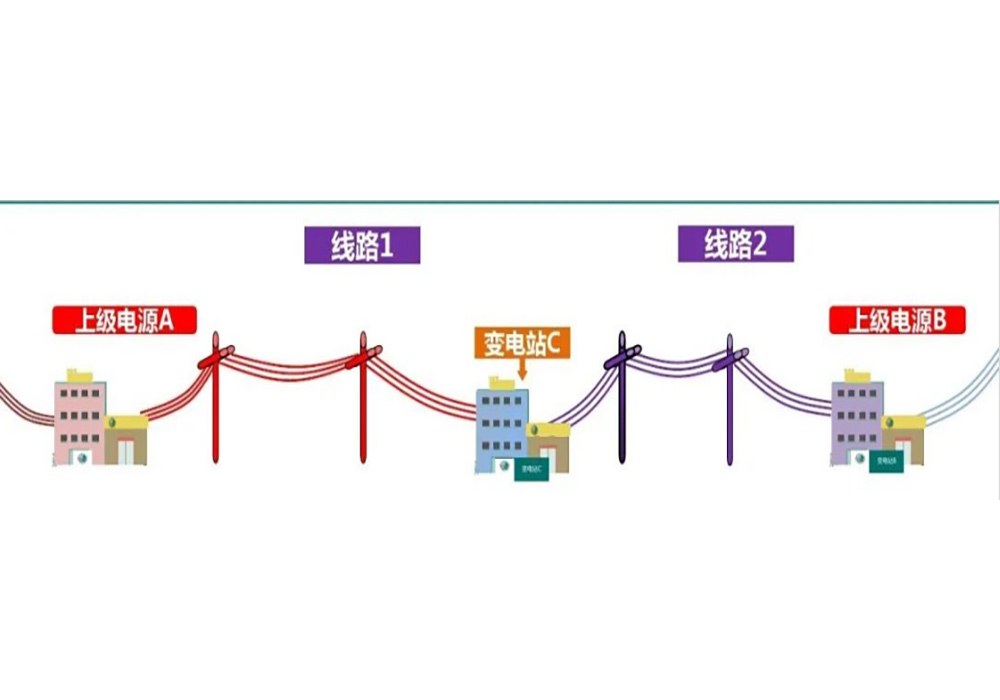

二、什么情況下需要核相：當兩個或兩個以上的電源，有下列情況之一時需要核相
1. 兩個電源互為備用電源或者有并列運行要求時，投入運行前需核相
2. 電源系統或設備在維修或改變后，投入運行前需核相
3. 已經并列經拆、換大修之后，投入運行前需核相
4. 設備經過大修有可能改變一次相序時，投入運行前需核相
5. 經電纜連接的設備，如連接電纜更換后需要核相
一般情況下，新設備投運(發電機、線路、母線、主變)或可能改變一次相序的檢修后,必須進行相位、相序核對;與并列有關的二次回路檢修時改動過,也須核對相位、相序。

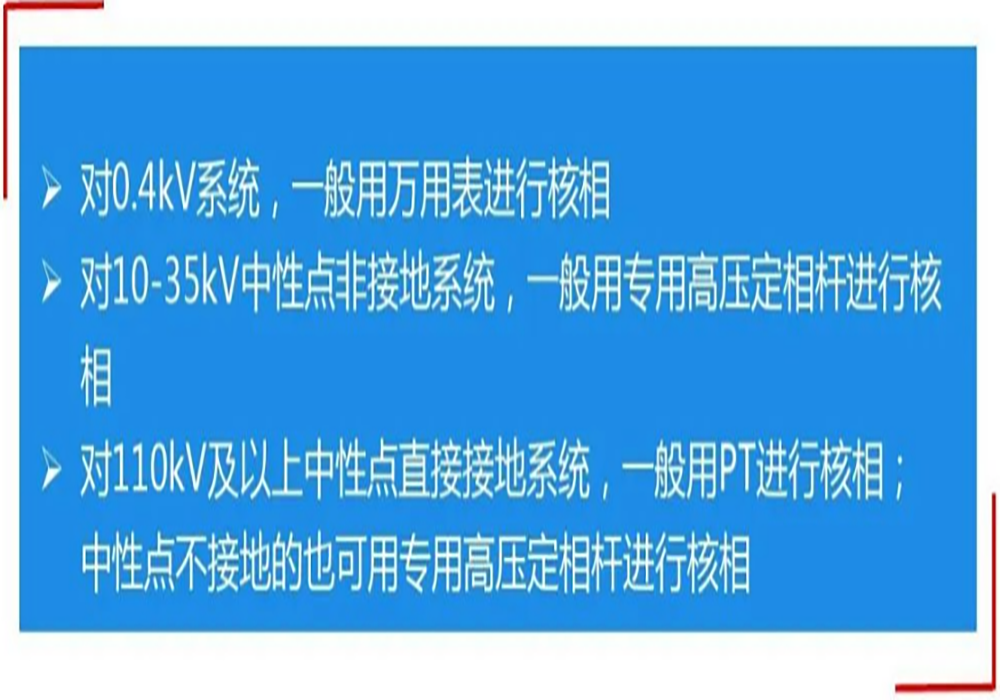

三、怎樣進行一次核相：針對不同電壓等級的核相方法不同

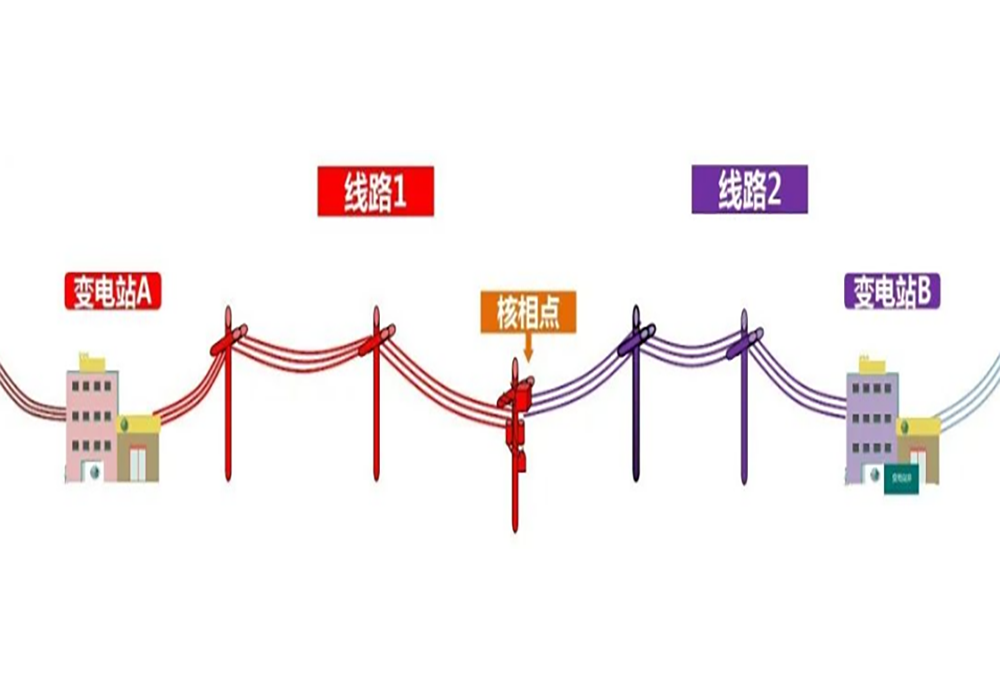

一次核相一般指用一次帶絕緣棒的核相器在一次側分別每次兩相(兩側同為源則應A對A、B對B)核對相序，并與二次裝置(綜保、同期)對比來核對相序。其主要對進線相序進線核相，主要是核兩側線路相別的正確性，常用于低壓線路兩路電源待合環點的核相。
通常在線路全線貫通的情況下，相對地絕緣指示為零者表明與對側接地相為一個相序，同時也對線路的相間絕緣進行了檢驗。
四、怎樣進行二次核相
1. 二次核相分類
二次核相為一次系統送電后采用儀表在PT二次側核對相序般二次核相儀能測量三相三繞組PT信號，通過信號燈來指示三組繞組分別的相序，如相序無誤應分相正常顯示。二次核相又包括同電源核相與異電源核相。實踐中常用萬用表測量PT二次電壓的方法進行核相。
2. 同電源核相

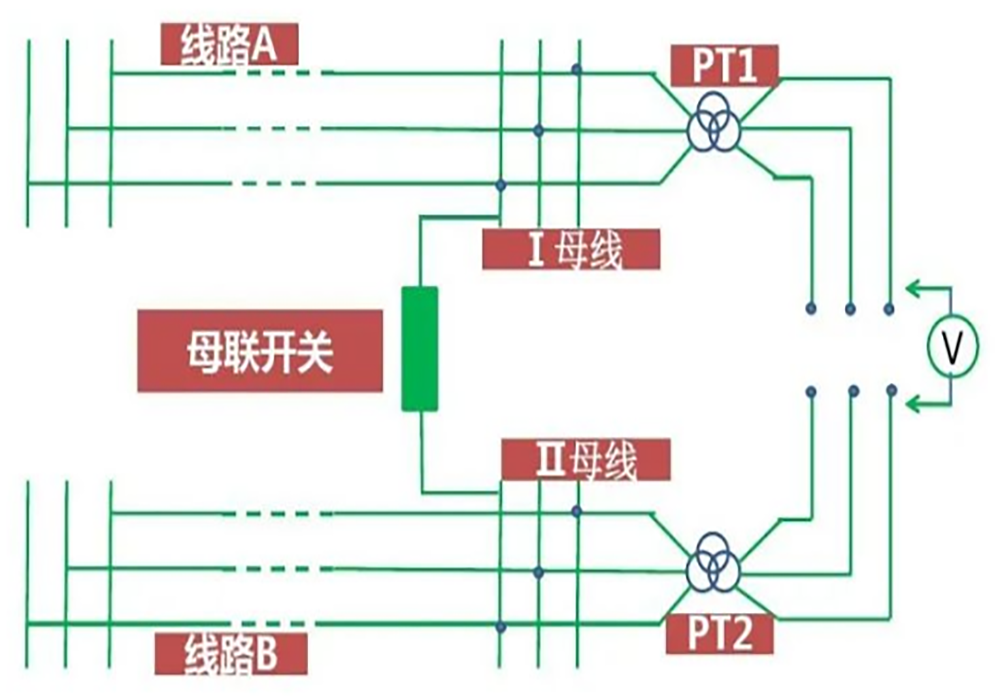

由線路1主供，母聯開關在合位。
(1)分別核對兩段母線PT的二次電壓數值和相序指示正確。
(2)測量核對兩段母線PT二次電壓之間的關系。
3. 異電源核相
斷開母聯開關，I段母線由線路A作為電源供電，工段母線由線路B作為電源供電。
(1)分別測量兩段母線PT的二次電壓數值和相序指示正確.
(2)測量、核對兩段母線兩側PT二次電壓之間的關系。
4. 同電源核相與異電源核相的差別
實際過程是通過(直接或間接)測量待并系統同名相電壓差值和非同名相電壓差值的方法來進行的。即同名相電壓差值為零或接近零，非同名相電壓差值為線電壓值。

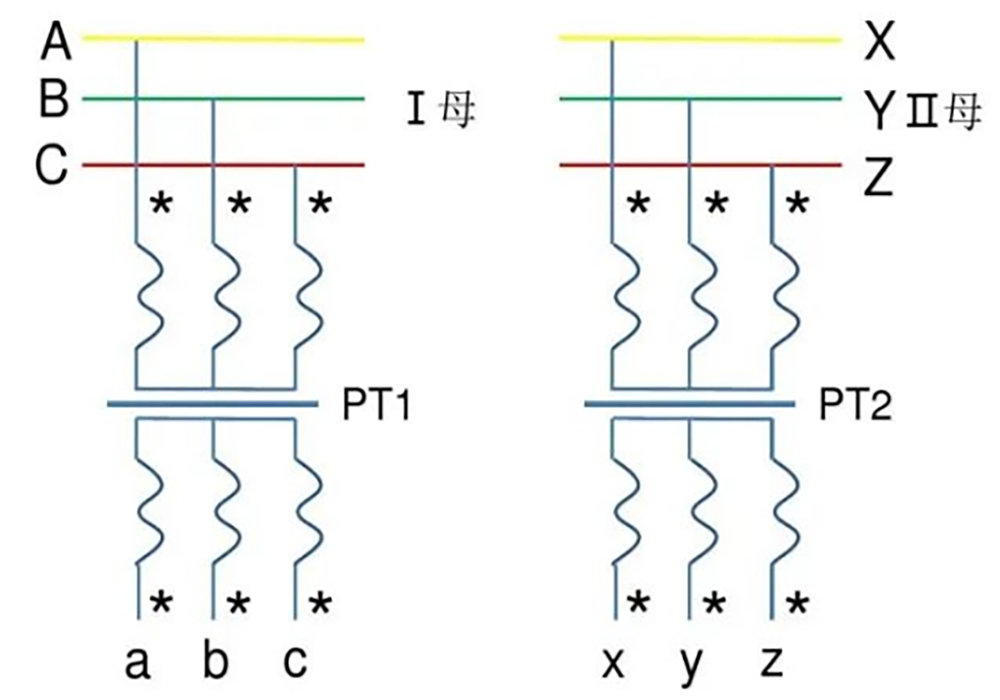

當線路A與I段母線一次接線和PT接線、Ⅱ段母線一次接線和PT接線都正確，可以測得所列數據。測試結果表明，2個PT各自二次電壓正常，相序正確。它們之間的二次電壓關系符合相位對應的關系。可判斷一次電壓相序正確且相位對應。
總結：二次核相的方法實際上是把一次設備的電氣量等效到PT二次來進行測試和分析。要確保這種等效的正確性，首先要確保PT自身的接線正確，這樣可使得不確定因素減少，分析簡化。只有同電源、異電源核相均正確，方可保障兩路電源進線、兩PT二次接線正確，兩路電源具備合環條件。（來源：小電工筆記）
